攪拌器各部件的安裝和檢查標準
2023年02月03日 |
閱讀次數：3478攪拌器各部件的安裝和檢查標準
一、攪拌軸
1. 機械密封攪拌軸的徑向擺動量不大于0.8mm。
2. 填料密封攪拌軸的徑向擺動量：
工作壓力 （MPa） | 軸的徑向擺動量 （mm） |
|---|---|
| ＜0.25 | 0.9 |
| 0.25 ∽ 0.8 | 0.75 |
| 0.8 ∽ 1.6 | 0.6 |
| 1.6 ∽ 6.4 | 0.5 |
3. 攪拌軸的直線度允差值：
| 轉速 （r/min) | 直線度允差值 （mm) |
|---|---|
| ＜100 | ≤ 0.15/1000 |
| 100 ∽ 400 | ≤ 0.1/1000 |

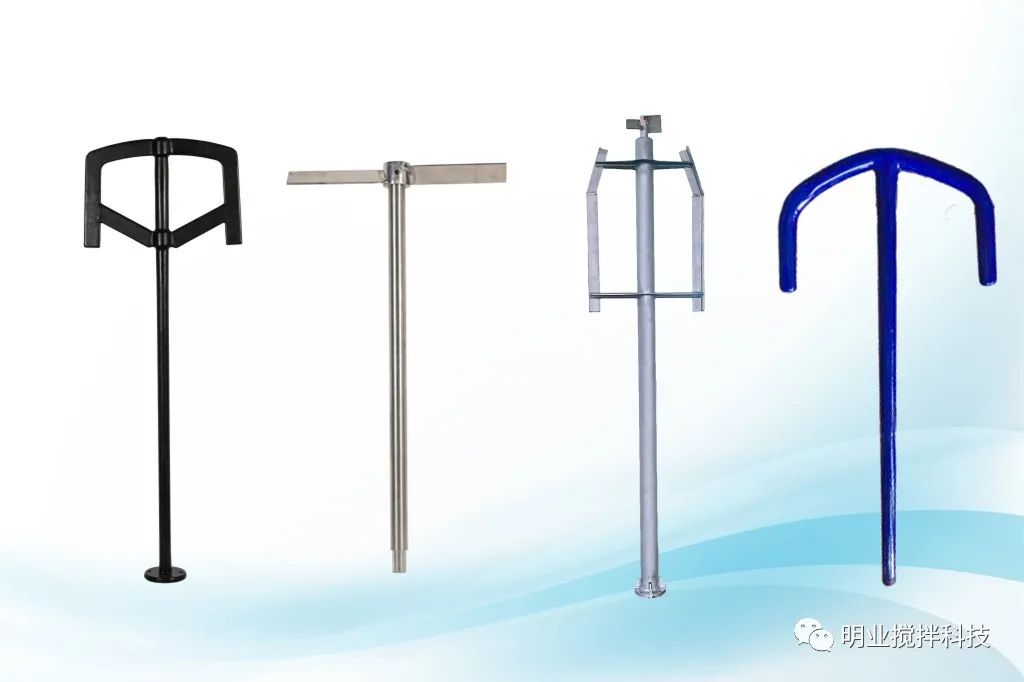

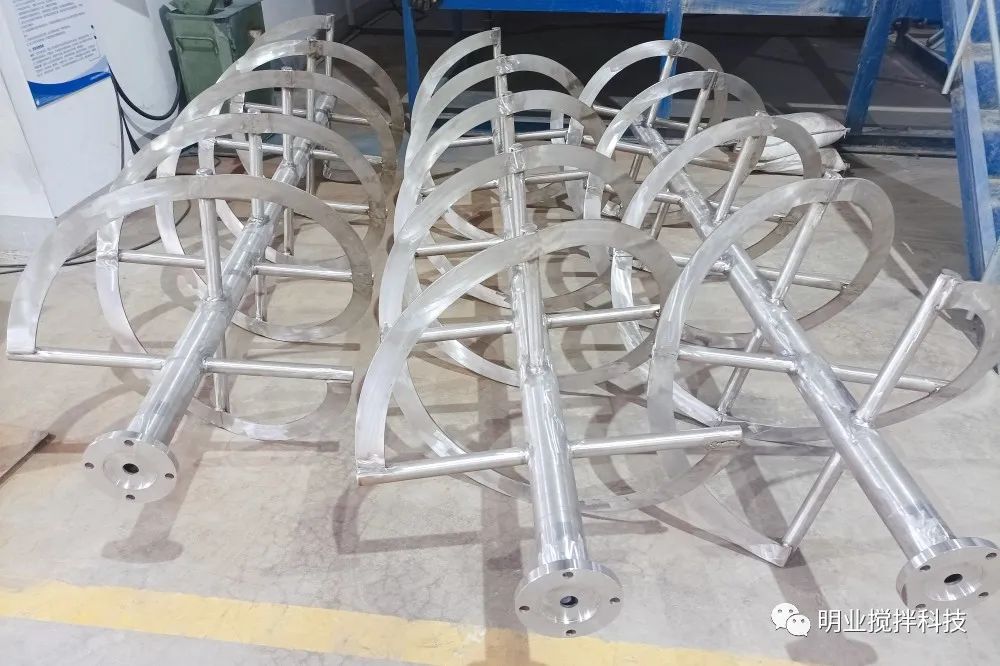

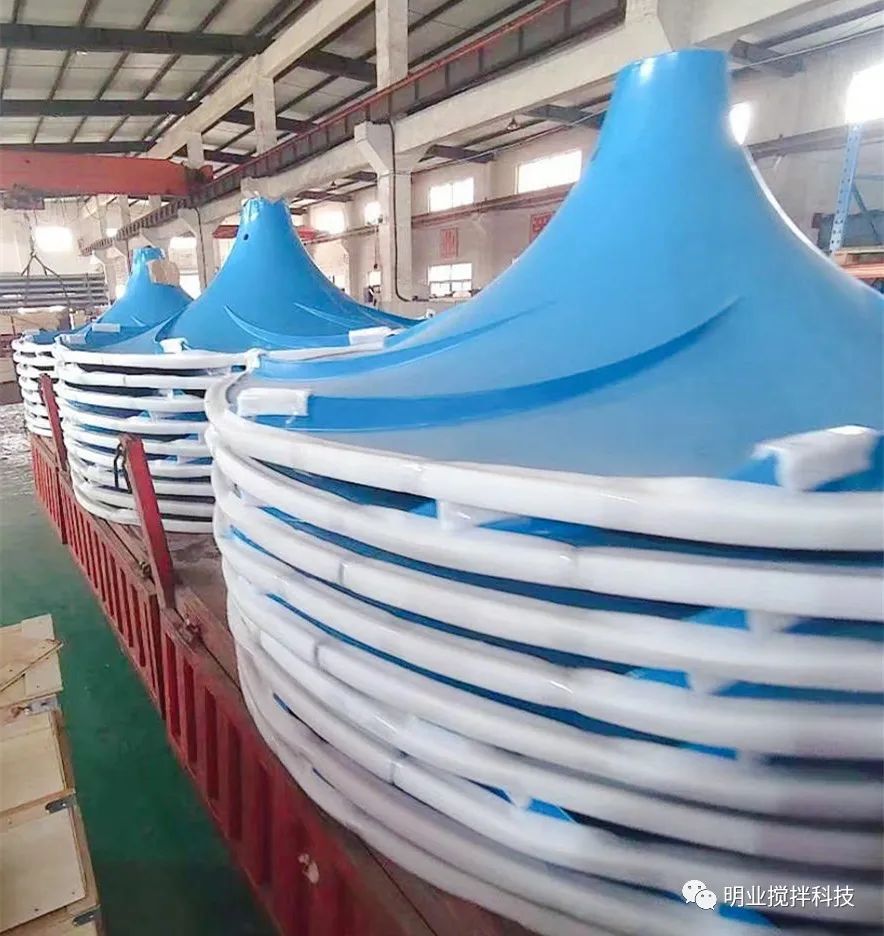

二、攪拌槳葉
1. 攪拌器漿葉均勻腐蝕超過原厚度30%的，或有明顯裂紋、松脫情況，應及時修復或更換。
2. 主軸的軸線應與攪拌槳葉垂直，其允許偏差為槳葉長度的4/1000，且數值應在5mm之內。
3. 錨式漿葉與罐壁的間隙差值<1mm；錨式槳葉變形<1.5mm。
4. 轉速高于100 r/min的攪拌器，在槳葉葉片上的允許剩余不平衡質量應<20g。
三、主軸
1. 主軸與法蘭端面不垂直度≤0.2mm。
2. 底部軸套徑向間隙的摩損允許通常為≤0.25mm 。
3. 主軸表面光滑，無明顯的劃痕和腐蝕斑點。
4. 軸套與軸頸接觸印痕≥2-3點/cm2。
5. 支架無變形現象，焊點無腐蝕或裂紋，支架中點與軸心偏差<1mm。

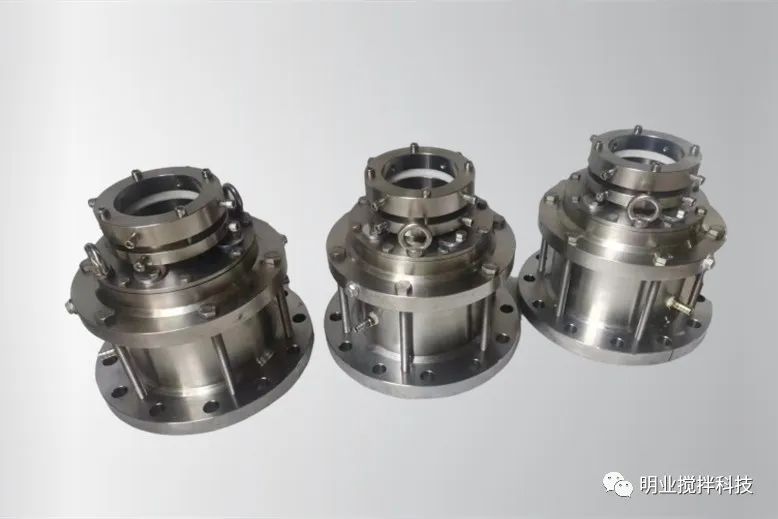

四、軸向密封裝置
1. 罐體和密封盒連接法蘭的不同心度允許偏差為≤0.6mm。
2. 機械密封壓蓋與機械密封的配合為H11/d11，攪拌軸與箱體襯套的間隙在0.6~1.0mm之間。
3. 機械密封壓蓋孔與軸的間隙在0.75~1.0mm之間。
4. 密封沖洗和冷卻液接管正確，無泄漏。與軸頸接觸印痕不少于2-3點/cm2。

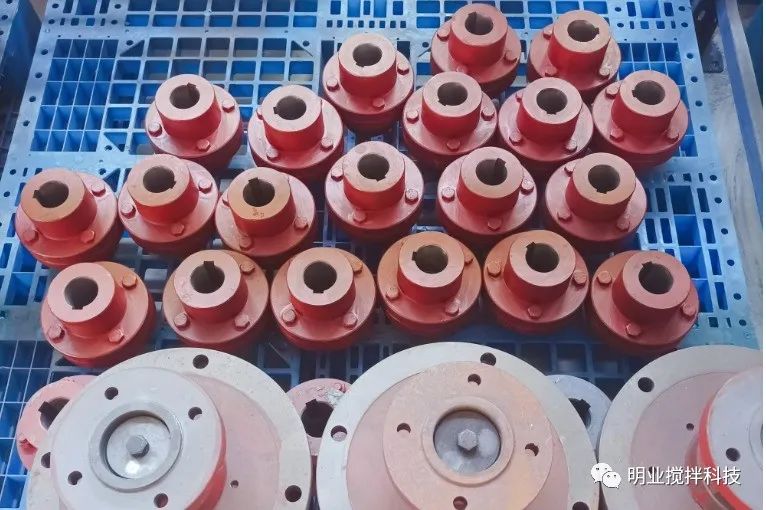

五、聯軸器
1. 聯軸器相鄰兩螺栓孔中點距允許偏差為±0.6mm。任意兩螺栓孔中點距允許偏差為±1.0mm。
2. 聯軸器軸孔與攪拌軸頸的配合為H7/js6。
3. 夾殼式聯軸器孔必須兩半合在一起，一次加工，孔與軸采用H7/js6。
4. 聯軸器的找正：
| 型式 | 徑向圓跳動 | 端面圓跳動 |
|---|---|---|
| 固定圓 | ≤ 0.06 | ≤ 0.1 |
