攪拌機架的分類和選用要點

一、機架的分類

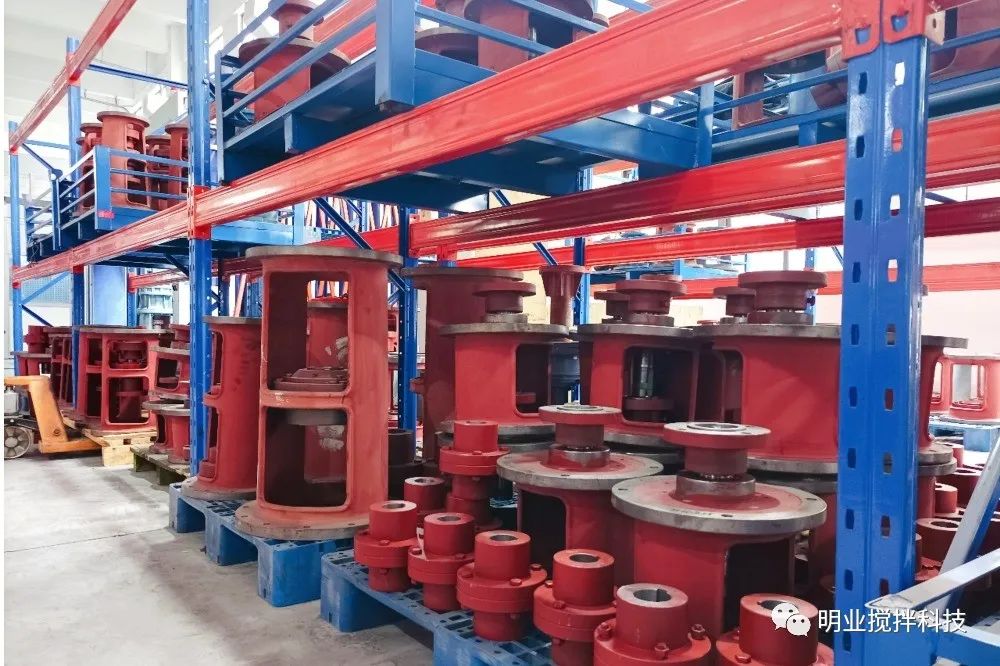

眾所周知，機架是立式攪拌裝置中一個必不可少的重要部件，通常機架內的空間會用來容納聯軸器、軸封裝置等部件，及保證安裝操作所需要的空間。同時機架內部還會安裝中間軸承裝置，用來改善攪拌軸的支承條件。機架的下端基本都是采用螺栓與安裝底蓋進行連接，機架的公稱直徑應等于或小于安裝底蓋的公稱直徑。我們依據支點數量將機架分類為：無支點機架、單支點機架和雙支點機架。

二、機架設計和選擇的前提

設計或選擇機架的基本條件：

① 動機或變速器有一個支點，經核算可承受攪拌軸的載荷。

② 設置底軸承作為一個支點。

③ 封本體設有可以作為支點的軸承。

④ 攪拌設備內，攪拌軸中部設有導向軸承，可以作為一個支點。

三、機架設計和選擇的要點

機架設計&選用原則：主要根據減速機輸出軸徑的大小來確定機架的型號。

一、當具備設計&選擇機架四點基本條件的一點時，可選用單支點機架。而在使用單支點機架時，攪拌軸與減速機之間的聯軸器必須選用彈性聯軸器。

二、對于一些小功率和較小軸向載荷等工部環境，通常建議選用無支點機架。如選用無支點機架，必須滿足以下兩個條件或第3點：

1、變送器和動機具備兩個支點。且是經過核算，確認軸承能夠完全承受由攪拌軸傳遞而來的徑向和軸向載荷。

2、同時具備選用單支點機架條件的①和②——④項中之一者，上下可組成一對軸支撐。

3、具備①、②、③、④四個條件其中之一，同時在非必須使用彈性聯軸器的前提下，可以選擇剛性聯軸器代替彈性聯軸器，來連接減速機輸出軸和攪拌器攪拌軸，取消底部軸承或中間軸承的支撐點，從而達到簡化機架的作用。此類方式只適合攪拌需求不強烈，功率小，對軸承負荷較小的工況環境。

三、在不具備選用單支點或無支點機架的情況下，應選用雙支點機架。但選用的雙支點機架時兩支點軸承結構不帶緊定套，攪拌軸的軸向位置不能調整，攪拌軸與減速機之間的連接應選用彈性聯軸器。
