反應釜傳動系統的選型要點

反應釜的傳動系統作為整個機械的關鍵組成部分，主要包括電動機、減速機、聯軸器和機架四個部分，承擔著持續且穩定地將動能傳遞給執行裝置的重任，因此傳動系統選型尤為重要，今天就來談一談傳動裝置的選型特點。

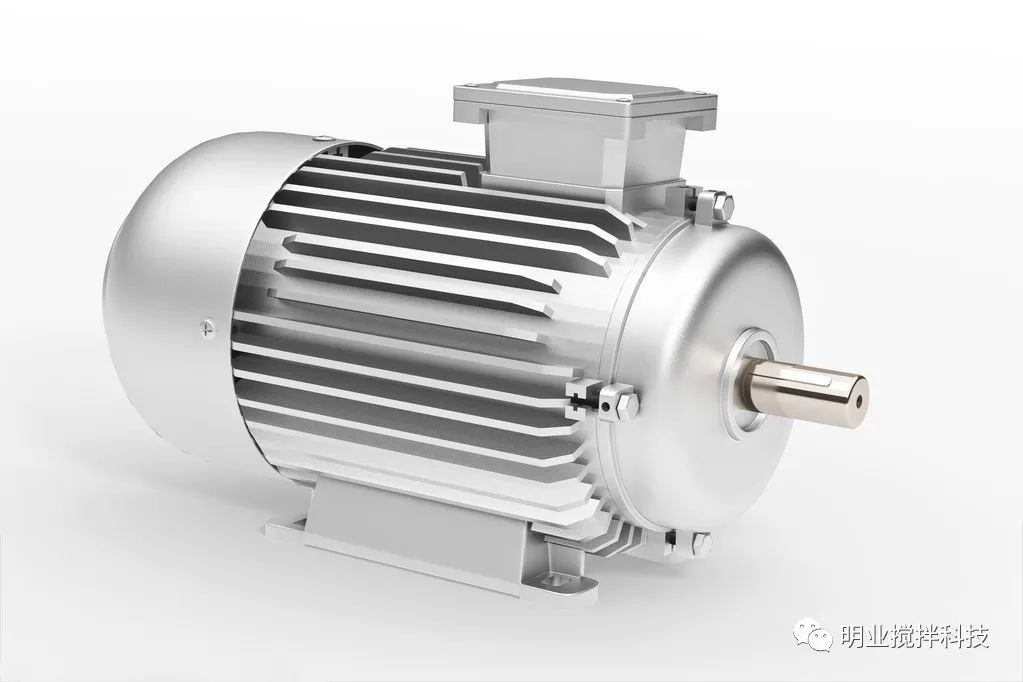

一、電機的選型

1、電機功率

電機功率：Pe=（P+Ps）/ η

Ps：軸封消耗功率（kw）；

η：傳動系統的機械效率；

P：攪拌功率。

2、電機的選型

根據所需功率、轉速和工作環境，可選用：

⑴ 一般異步電機

⑵ 變速異步電機

⑶ 防爆異步電機

二、減速機的選型

1、常用選擇

根據載荷電化、振動和生產連續性要求，一般有擺線針輪行星減速機、齒輪減速機、圓柱蝸桿減速機和三角皮帶減速機等選擇。

提醒：選型時應優先考慮傳動效率高的擺線針輪行星減速機和齒輪減速機。

2、常用減速機特性

類型	擺線針輪行星減速機	齒輪減速機	圓柱蝸桿減速機	三角皮帶減速機
傳動比i	87~9	12~6	80~ 15	4.53~2.96
輸出軸轉速r/min	17~ 160	65~ 250	12~ 100	200~500
輸入功率 kw	0.04~55	0.55~315	0.55~55	0.55~200
傳動效率	0.9~0.95	0.95~0.96	0.8~ 0.93	0.95~0.96
主要特點	傳動效率高，傳動比大，結構緊湊，拆裝方便，體積小，重量輕，壽命長，承載能力高，工作平衡。對過載和沖擊載荷有較強的承受力，允許正反轉，可用于防爆要求。	在相同傳動比范圍內具有體積小，傳動效率高，制造成本低，結構簡單，裝配檢修方便，允許正反轉，不允許承受外加軸向載荷，可用于防爆要求。	凹凸圓弧齒廓嚙合，磨損小，發熱低，效率和承載能力高，體積小，重量輕，結構緊湊，可應用于搪玻璃反應罐，可用于防爆爆要求。	結構簡單，過載時能打滑，可起到安全保護作用，但傳動比不能確保精確，不可用于防爆要求。
