臥式擺線針輪減速機的原理是兩個銀幣，一個是靜止的，另一個是在其旋轉的邊緣，當貨幣從一個點旋轉回到原點時它已經轉動兩個轉速不轉。

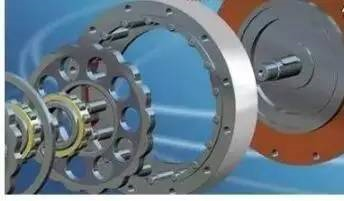

臥式擺線針輪減速機由齒輪組成，動靜態齒輪的組合不像銀幣那樣作為關節的外部。相反，一個外部和另一個內部形成一個組，以便可以節省空間，即使多個組的組合可以堆疊在一個圓柱體中。氣缸的輸入軸和輸出軸位于同一圓心上，但內齒輪不同心。驅動輪比從動輪小，邊緣滾動。驅動輪驅動驅動輪沿軸移動。齒數和齒輪組數確定齒輪比。

只要正常的yi天保證正常的油。但是當發生漏油時，請記得更換密封圈。只要拆下電機螺絲，不要拆卸螺桿減速機。拆下電機風扇蓋。旋轉刀片和牽引電機。安裝電機后，轉動刀片。也有容易泵問題。透明管易于泄漏。拆卸減速機必須記住每個齒輪標記的方向，以便換裝。

臥式擺線針輪減速機的原理

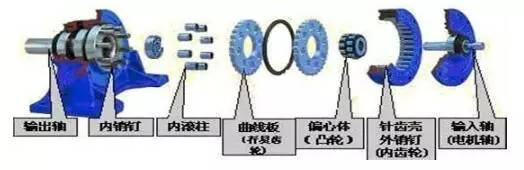

行星臥式擺線針輪減速機的所有傳動裝置可分為三個部分：輸入，減速，輸出。

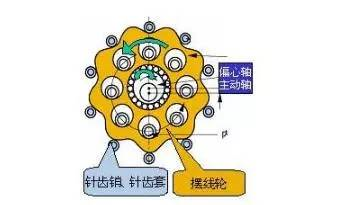

雙偏心套筒在輸入軸上設有180度的位錯，在偏心套筒中設有兩個滾子軸承，H的形成機構，兩個是擺線滾子軸承偏心套筒的中xin孔，以及銷齒輪設置在環形擺線齒輪和銷齒輪相位嚙合，形成小齒差減速器（為了減少摩擦，齒輪比小，用針齒銷齒輪）。

當帶有偏心套筒的輸入軸在一周內旋轉時，由于擺線輪齒的特性曲線和針齒輪齒上的針齒限制，擺線運動是平面運動的旋轉和旋轉，輸入軸旋轉一圈，偏心套筒也旋轉一圈，擺線齒輪在相反方向轉動一個齒差使其變慢，然后使用W輸出機構，擺線輪轉速將通過銷軸，傳遞到輸出軸，以獲得低速輸出。

行星臥式擺線針輪減速機的驅動機構是比較新穎的，其平滑而獨特的結構可以取代普通的圓柱齒輪減速機和蝸桿減速機很多情況下，因為臥式擺線針輪減速機：

1、傳動比大：臥式擺線針輪減速機減速傳動比為1：7至1:87; 雙速旋轉為121~7569，用戶可以根據自己的實際需要選擇使用速度大于三的減速！

2、傳動效率高：臥式擺線針輪減速機由于機床的嚙合部分采用滾動嚙合，一般效率在90％以上。

3、維護方便（潤滑）：6125以下不使用gao級油的維護;

4、體積小，重量輕，臥式擺線針輪減速機采用行星傳動原理，獨特的輸入軸與輸出軸在同一軸線上并與電機直接配合，是擺線針輪減速機本身具有結構緊湊，體積小的優點，重量輕。用它來代替兩個普通的圓柱齒輪減速機，體積可減少1 / 2~2 / 3; 減重約1/3~1 / 2。

5、拆裝方便，維護方便：由于臥式擺線針輪減速機結構設計合理，拆裝維護方便，使用部件少，潤滑簡單。

6、使用可靠，故障少，使用壽命長：主要采用網狀耐磨和高碳鉻軸承鋼的疲勞性能良好制造，經過淬火處理（HRC58-62）獲得高強度，所以機械性能臥式擺線針輪減速機，耐磨性能好; 接觸滾動摩擦的操作，因此基本無磨損，故障少，使用壽命長，普通齒輪減速器的使用壽命可提高2-3倍。

7、操作穩定，噪音小：擺線輪齒數，重疊系數和機械穩定機制，使振動和噪音降到zui低。

8、因此，臥式擺線針輪減速機正是因為這些其他類型的減速機無可替代的優點和特點！

二、臥式擺線針輪減速機廣泛應用于各個行業和領域

新型臥式擺線針輪減速機采用行星齒輪傳動原理，可廣泛應用于石油，化工，環保，交通運輸，水泥，紡織，制藥，食品，印刷，冶金，礦山，起重，建筑，電力等行業，驅動或減速裝置，適用于正負40度的溫度，因此，廣泛受到臥式擺線針輪減速機用戶的廣泛歡迎，并在各個行業和領域得到廣泛應用。

三、臥式擺線針輪減速機結構型號：

B系列臥式擺線針輪減速機

BW腳踏式

BL法蘭安裝雙軸型

BWY腳式臥式安裝專用電機直接連接型

BLY法蘭式垂直安裝專用電機直接連接型

BWD腳踏板式普通電機直接連接型

BLD法蘭安裝垂直電機

BWED雙級腳踏板式臥式電機

BLED雙級法蘭式立式安裝專用電機直接系列臥式擺線針輪減速機

X系列齒輪減速機變速機

XW踢腳線
