攪拌器選擇方案

一、攪拌器的分類

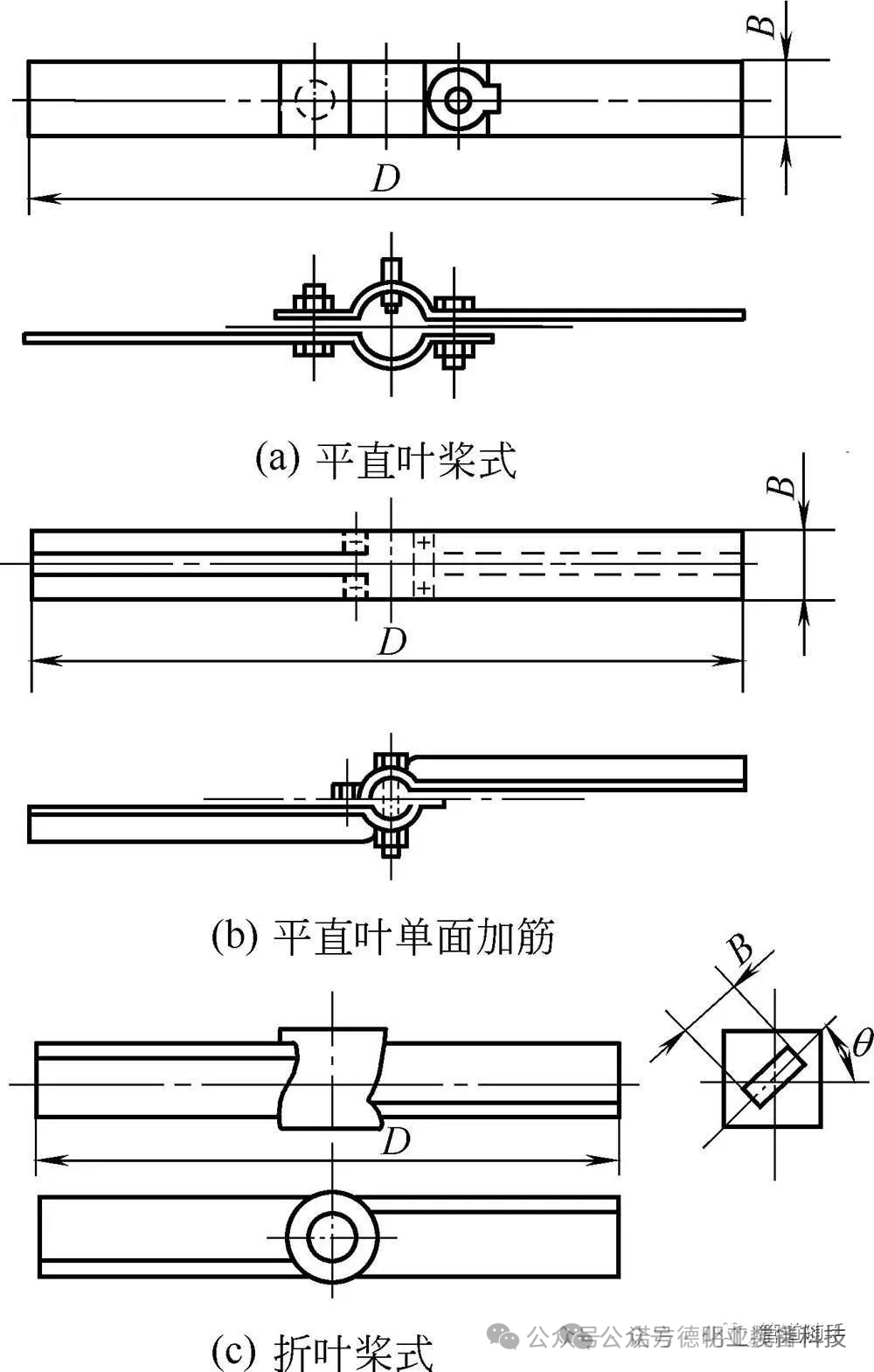

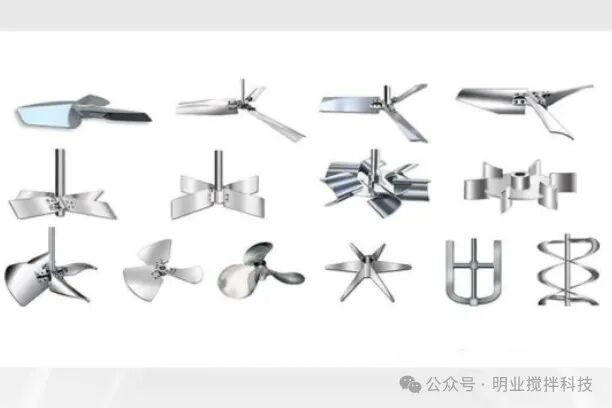

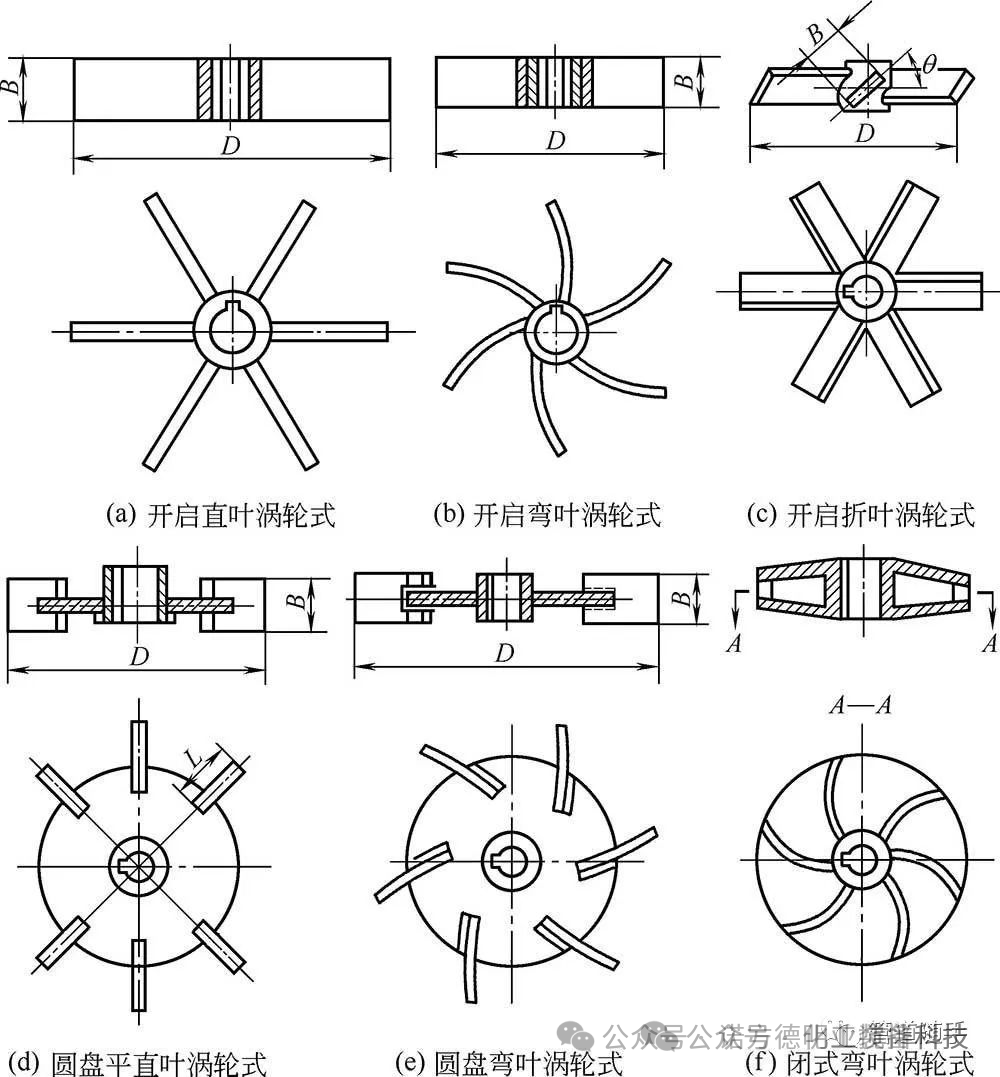

◆按槳葉攪拌結構分為平葉、斜（折）葉、彎葉、螺旋面葉式攪拌器。槳式、渦輪式攪拌器都有平葉和斜葉結構；推進式、螺桿式和螺帶式的槳葉為螺旋面葉結構。根據安裝要求又可分為整體式和剖分式，便于把攪拌器直接固定在攪拌軸上不用拆除聯軸器等其他部件。

◆ 按攬拌器的用途分為低黏流體用攪拌器、高黏流體用攪拌器。

用于低黏流體的攪拌器有：推進式、槳式、開啟渦輪式、圓盤渦輪式、布魯馬金式、板框槳式、三葉后掠式等。

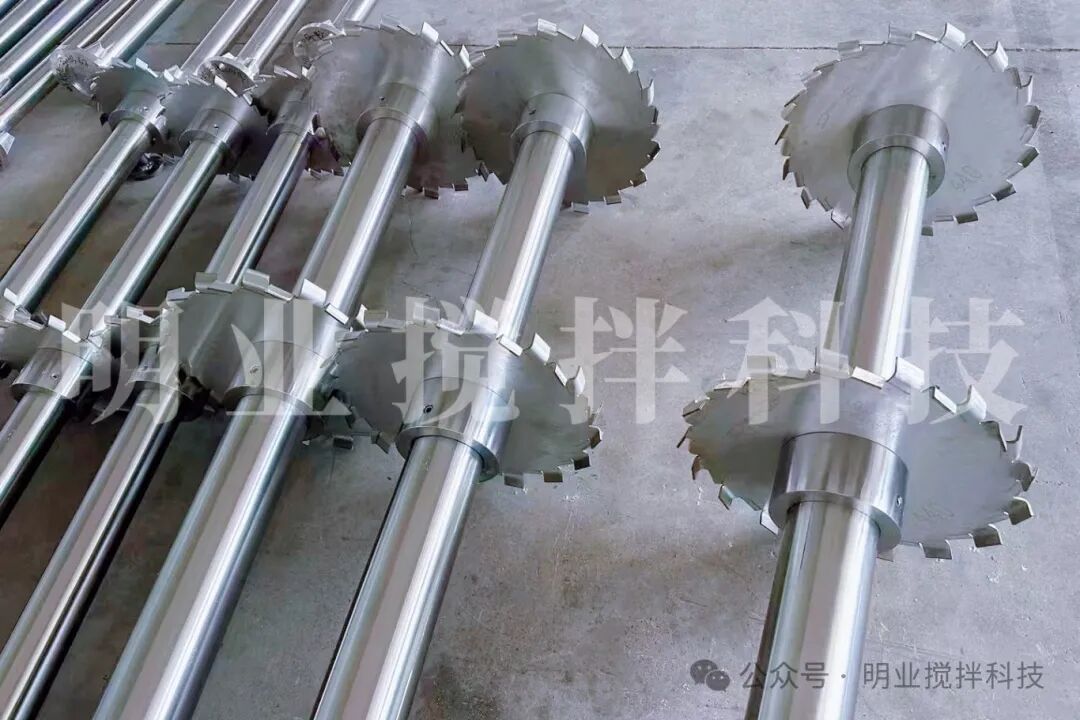

用于高黏流體的攪拌器有：錨式、框式、鋸齒圓盤式、螺旋漿式、螺帶式等。

◆ 按流體流動形態分為軸向流攪拌器和徑向流攪拌器；有些攪拌器在運轉時，流體即產生軸向流又產生徑向流的稱為混合流型攪拌器。推進式攪拌器是軸流型的代表，平直葉圓盤渦輪攪拌器是徑流型的代表，而斜葉渦輪攪拌器是混合流型的代表。六斜葉開啟式攪拌器與直葉開啟渦輪式比較，除有徑向流外有軸向分流，剪切性能介于直葉和彎葉之間，所以它具有較優的綜合性能、分散、固體、懸浮、固體溶解都較適合，其它過程也能應用，運作條件同六直葉開啟渦輪。

二、攪拌器的標準

由于攪拌過程種類繁多，操作條件各不相同，介質情況千差萬別，所以使用的攪拌器形式多種多樣。為了確保攪拌器的生產質量，降低制造成本，增加零部件的互換性，原化工部對幾種常用攪拌器的結構形式制訂了相應標準，并對標準攪拌器制訂了技術條件。

攪拌器標準的內容包括：結構形式、基本參數和尺寸、技術要求、圖紙目錄等四個部分。在需要時可根據生產要求選用標準攪拌器。

三、攪拌器的選擇

上佳的反應釜攪拌器選型方法應該具備兩個條件：一是選擇結果合理，一是選擇方法簡便，而這兩點卻往往難以同時兼顧，我們從反應釜攪拌操作目的分析了對攪拌的要求，諸如某過程要求對流循環好或者某過程要求剪切力強等等，進而分析了攪拌器的功能，在此基礎上就可根據攪拌目的來選擇反應釜攪拌器的型式，要根據具體的工況選用適配的方案。

1、根據攪拌介質粘度來選擇

由于液體的粘度對攪拌狀態有很大的影響，所以這是一種基本的選擇方法。幾種典型的攪拌器都隨粘度的高低而有不同的使用范圍。隨粘度增高的各種攪拌器使用順序為推進式、渦輪式、槳式、錨式和螺帶式等，對推進式的分得較細，提出了大容量液體時用低轉速，小容量液體時用高轉速。這個選型不是完全地規定了使用槳型的限制，實際上各種槳型的使用范圍是各有長處，例如槳式由于其結構簡單，用擋板可以改善流型，所以在低粘度時也是應用得較普遍的。而渦輪式由于其對流循環能力、湍流擴散和剪切力都較強，幾乎是普遍應用的一種槳型。

2、根據攪拌目的與攪拌器流態來選擇

推薦把槳型分成快速型與慢速型兩類，前者在湍流狀態操作，后者在層流狀態操作。選用時根據攪拌目的及流動狀態來決定漿型及擋板條件，流動狀態的決定要受攪拌介質的粘度高低的影響。其使用條件比較具體，不僅有漿型與攪拌目的，還有推薦的介質粘度范圍、攪拌轉速范圍和槽的容量范圍。
